- 产品名称：UDZ-10-21/Ⅱ型电接点双色水位计
- 添加时间：2019-01-23 10:43:07
联系邮箱：1503749033@qq.com
产品说明:
一、概述
UDZ-10-21/Ⅱ型电接点双色水位计，主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量，与******产品相比较具有操作简便、使用寿命长、保险系数高等特点。
二、结构

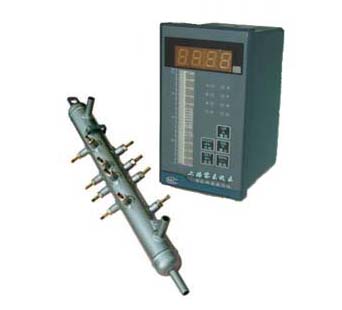

本水位计主要由测量筒体、陶瓷电极、汽、水发兰、二次仪表等组成。
三、原理结构图
结构原理图 测量筒结构图
四、工作原理
本仪表利用炉水和蒸汽的导电率差异的特性进行测量，由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中，浸入炉水中的电极对筒体阻抗减小，而置于蒸汽中的电极对筒体的阻抗增大。利用这一特性，可将非电量的水位转化为电量，送给智能二次仪表，从而实现水位的显示、报警、保护、连锁之功能。
本仪表运用单片机控制，通过硬件看门狗的使用可在单片机程序跑飞时自动复位，保证了仪表工作状态更加安全、可靠。同时采用热工习惯标志的汽红、水绿的双色合成光柱，真实、直观地显示汽、水液位。
五、特点
1.采用红、绿双色合成光柱显示水位，红色数码管显示水位坐标值，解决了操作人员监视运行状态时眼部易疲劳的状况，具有直观、清晰的视觉效果。
2.具有内报警（声光提示）外报警（继电器输出）、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观，可一次多点设定报警数值。
3. 利用CMOS高输入阻抗的特点，信号输入回路***有弱小的电流通过电极，可将电极的化学腐蚀减少到***低限度，因此，本二次仪表能够更加明显的延长电极的使用寿命。
4.通过模糊控制，根据不同水质自动调节电极的电、水阻阀值 ，以适应不同的应用需求。
六、技术参数
测量筒技术参数
产品型号：UDZ-10-21/Ⅱ
工作压力：≥2.5Mpa≤32Mpa
筒体规格：Φ89×12；Φ108×15
连通管规格：Φ38×5
排污管规格：Φ28×4 20G
电极安装形式：分压入、旋入式两种
二次仪表技术参数
工作环境：
环境温度：-10℃～+45℃
相对湿度：〈80% 无凝结。
电源：220VAC±10%, 50Hz 电流〈1A
功耗：〈10VA
被测液体阻抗条件：0～90KΩ
安装方式：竖式盘装
外形尺寸：280*80*160（mm) (长*宽*高）
仪表盘开口尺寸：152*76（mm)
